Crossfade (Data-Controlled)
Этот блок обеспечивает плавный переход между двумя входными сигналами: уровень одного сигнала уменьшается, в то время как уровень другого входного сигнала увеличивается, создавая постепенное переключение (cross-fade) между входами.
Выходной сигнал выбирается путем установки значения на входном управляющем пине (верхний оранжевый пин), соответствующего индексу желаемого входа: 0.0 или 1.0. Управляющий сигнал должен быть целочисленным значением формата 28.0, обычно поступающим с блока DC input или RMS Table.
При изменении значения управляющего входа инициируется кроссфейд между текущим выходным сигналом и вновь выбранным входным сигналом. Скорость перехода кроссфейда (slew rate) может регулироваться с помощью числового регулятора на блоке (максимальное значение SW Slew Rate — 23).
Алгоритм этого блока можно расширять или добавлять:

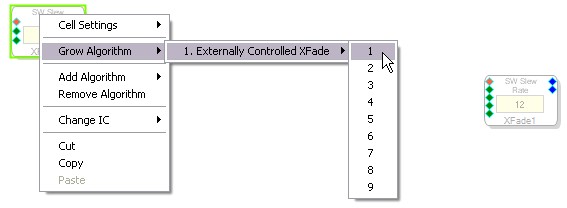

- Выберите пункт Grow Algorithm в контекстном меню, чтобы создать дополнительную пару выход/вход (с общим управляющим пином выбора сигнала и параметром SW slew ram).

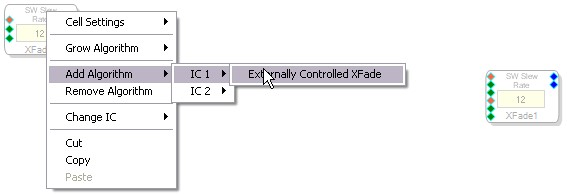

- Выберите пункт Add Algorithm в контекстном меню, чтобы создать дополнительный алгоритм с собственным независимым управляющим пином выбора входа.
См. пример использования блока Crossfade (Data-Controlled) в разделе «Мультиплексор/Демультиплексор».
